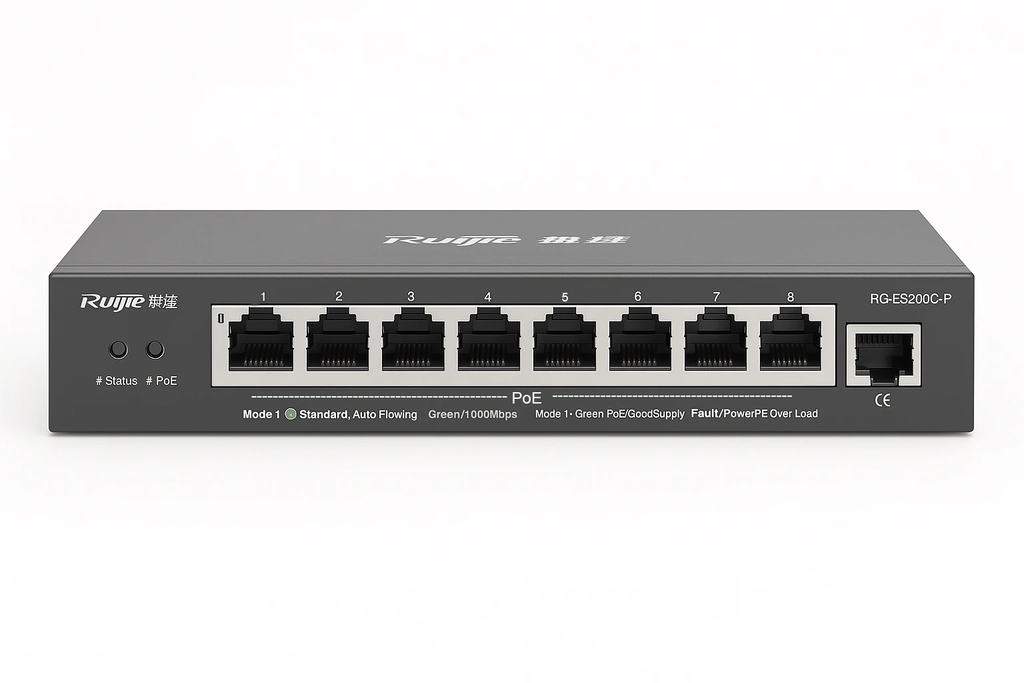

Switch POE 9 cổng RUIJIE REYEE RG-ES209GC-P | Hàng chính hãng

Bán Switch POE 9 cổng RUIJIE REYEE RG-ES209GC-P

1. Ưu điểm:
Tiết kiệm năng lượng tốt nhất.
An toàn và đáng tin cậy
Dễ dàng quản lý
Bảo mật tuyệt đối
2. Thông số kỹ thuật và tính năng:
- 8 cổng 10/100/1000M PoE/PoE+ tổng công suất PoE 120W
- 1 cổng 10/100/1000M uplink
- Tốc độ chuyển mạch: 18Gbps
- Tốc độ chuyển gói tin: 13.392Mpps
- MAC: 4K
- Tự động nhận dạng khi kết nối camera IP, hỗ trợ reboot từ xa, tăng cường PoE, kiểm soát băng thông.
- Tính năng Layer 2: port mirroring, loop protection, cable detection
- Tính năng bảo mật: broadcast storm suppression, port speed limit, port isolation
- Chống sét: 4KV
- Kích thước: 202*108*28mm
- Nhiệt độ hoạt động: 0°C~40°C
- Dễ dàng quản lý và cấu hình qua Ruijie cloud miễn phí
- Nguồn AC 100~240V, 50/60Hz
- Hỗ trợ IEEE802.1Q VLAN, bảo mật giữa các nhóm thiết bị

BẢO HÀNH 3 NĂM

Hướng dẫn sử dụng Switch POE 9 cổng RUIJIE REYEE RG-ES209GC-P

Dòng Switch PoE của Ruijie Reyee, cụ thể là RG-ES209GC-P, là một lựa chọn cực kỳ thông minh cho hệ thống camera giám sát hoặc văn phòng nhỏ nhờ tính năng quản lý qua Cloud rất tiện lợi.

Dưới đây là hướng dẫn chi tiết để bạn làm chủ thiết bị này:

1. Kết nối phần cứng

Trước tiên, hãy đảm bảo bạn kết nối đúng các cổng để thiết bị hoạt động tối ưu:

• Cổng 1 đến 8 (PoE/PoE+): Dùng để kết nối với các thiết bị nhận nguồn PoE như Camera IP, Access Point wifi, hoặc điện thoại IP. Tổng công suất PoE của switch này là 120W.

• Cổng 9 (Uplink): Đây là cổng không cấp nguồn, dùng để kết nối lên Router chính hoặc Switch trung tâm để lấy tín hiệu internet.

• Đèn tín hiệu:

  • Link/Ack: Đèn sáng xanh là đã kết nối, nhấp nháy là đang truyền dữ liệu.

  • PoE: Đèn sáng là đang cấp nguồn cho thiết bị ngoại vi.

2. Các phương thức quản lý (Cấu hình)

Điểm ăn tiền của dòng Reyee là bạn không cần phải là chuyên gia IT cũng có thể cấu hình được qua 2 cách chính:

Cách 1: Qua ứng dụng Ruijie Cloud (Khuyên dùng)

Đây là cách nhanh và trực quan nhất.

1. Tải ứng dụng Ruijie Cloud trên App Store hoặc Google Play.

2. Đăng ký tài khoản và đăng nhập.

3. Cắm dây mạng có internet vào cổng Uplink của Switch.

4. Trên App, chọn dấu (+) -> Add Project -> Scan QR Code.

5. Quét mã QR ở mặt dưới thiết bị. Switch sẽ tự động được gán vào tài khoản của bạn để quản lý từ xa qua điện thoại.

Cách 2: Qua giao diện Web (Local)

Nếu bạn muốn cấu hình sâu hơn tại chỗ:

1. Cắm máy tính vào Switch, đặt IP máy tính cùng dải 10.44.77.x (Ví dụ: 10.44.77.10).

2. Mở trình duyệt, truy cập địa chỉ IP mặc định: 10.44.77.200.

3. Mật khẩu mặc định thường là admin hoặc không có mật khẩu trong lần đầu đăng nhập (hệ thống sẽ yêu cầu tạo mới).

3. Các tính năng nổi bật nên dùng

Khi đã vào được giao diện quản lý, bạn nên lưu ý các tính năng "đặc sản" sau:

• VLAN thông minh (Smart VLAN): Tự động nhận diện Camera và tách luồng dữ liệu để tránh xung đột, giúp hình ảnh mượt hơn.

• Cấp nguồn tầm xa: Hỗ trợ truyền nguồn và dữ liệu lên đến 250 mét (khi bật chế độ Extend), rất hữu ích cho các vị trí camera ở xa.

• Reboot PoE từ xa: Nếu một camera bị treo, bạn không cần leo thang. Chỉ cần vào App Ruijie Cloud, chọn cổng đó và nhấn Restart PoE để khởi động lại camera.

4. Một số lưu ý quan trọng

• Công suất tiêu thụ: Tổng công suất là 120W. Nếu bạn cắm quá nhiều thiết bị tiêu tốn năng lượng cao (như Camera PTZ quay quét), hãy tính toán kỹ để không vượt quá giới hạn này.

• Chống sét: Thiết bị có hỗ trợ chống sét 6kV, nhưng tốt nhất bạn vẫn nên nối đất cho thiết bị để đảm bảo độ bền tối đa trong mùa mưa bão.

Dưới đây là hai kỹ thuật nâng cao giúp hệ thống của bạn chuyên nghiệp và ổn định hơn hẳn. Dòng RG-ES209GC-P hỗ trợ các tính năng này rất mượt mà thông qua giao diện Web hoặc Cloud.

1. Hướng dẫn chia VLAN (Mạng ảo)

Việc chia VLAN giúp tách biệt lưu lượng truy cập (ví dụ: tách mạng Camera khỏi mạng nội bộ văn phòng) để tăng bảo mật và giảm nghẽn mạch.

Các bước thực hiện trên Web nội bộ:

1. Vào mục VLAN > VLAN List.

2. Tạo VLAN mới: Nhấn Add, nhập ID (ví dụ: 10 cho Camera, 20 cho Wifi) và đặt tên để dễ nhớ.

3. Gán cổng (Port Assignment):

   • Access Port: Chọn cổng kết nối trực tiếp với Camera/PC. Chọn VLAN ID tương ứng (ví dụ: Cổng 1-4 thuộc VLAN 10).

   • Trunk Port: Cổng kết nối lên Router hoặc Switch khác (thường là cổng 9). Bạn cần chọn chế độ Trunk để nó truyền được dữ liệu của tất cả các VLAN đi qua.

4. Nhấn Save/Apply.

2. Hướng dẫn gộp cổng (Link Aggregation / Static Aggregate)

Tính năng này cho phép bạn gộp 2 hoặc nhiều cổng vật lý thành 1 cổng logic.

• Mục đích: Tăng băng thông (ví dụ gộp 2 cổng 1Gbps thành 2Gbps) và dự phòng (nếu 1 dây đứt, dây kia vẫn chạy).

Cách cấu hình:

1. Vào mục Advanced > Link Aggregation (hoặc Static Aggregate).

2. Chọn cổng: Tích chọn các cổng bạn muốn gộp (thường là các cổng Uplink, ví dụ cổng 8 và 9).

3. Thiết lập: * Đảm bảo thiết bị ở đầu bên kia (Router hoặc Switch khác) cũng phải được cấu hình gộp cổng tương ứng.

   • Lưu ý: Không nên cắm dây trước khi cấu hình để tránh hiện tượng Loop (vòng lặp mạng) gây treo hệ thống.

4. Lưu cấu hình: Sau khi nhấn Apply, hãy cắm đồng thời 2 dây mạng vào các cổng đã chọn.

3. Một số mẹo nhỏ cho "Pro"

• Port Isolation (Cách ly cổng): Nếu bạn không muốn chia VLAN phức tạp nhưng vẫn muốn các Camera không "thấy" nhau để bảo mật, hãy bật tính năng Port Isolation cho các cổng từ 1-8.

• Kiểm tra lưu lượng: Trong mục Monitoring, bạn có thể xem biểu đồ băng thông thời gian thực của từng cổng. Nếu thấy cổng nào nháy đỏ liên tục, có thể cổng đó đang bị xung đột hoặc loop.
