Hướng dẫn chi tiết sơ đồ đấu nối dây khóa điện và nút exit cho máy Hikvision DS-K1T681DBWX

Thứ Năm, 13/08/2026

Trương Mạnh Toàn

hướng dẫn chi tiết sơ đồ và nguyên lý đấu nối hệ thống kiểm soát cửa (Access Control) sử dụng máy chấm công Hikvision DS-K1T681DBWX kết hợp với khóa điện (khóa hít từ hoặc khóa chốt rơi) và nút bấm mở cửa (Exit button).

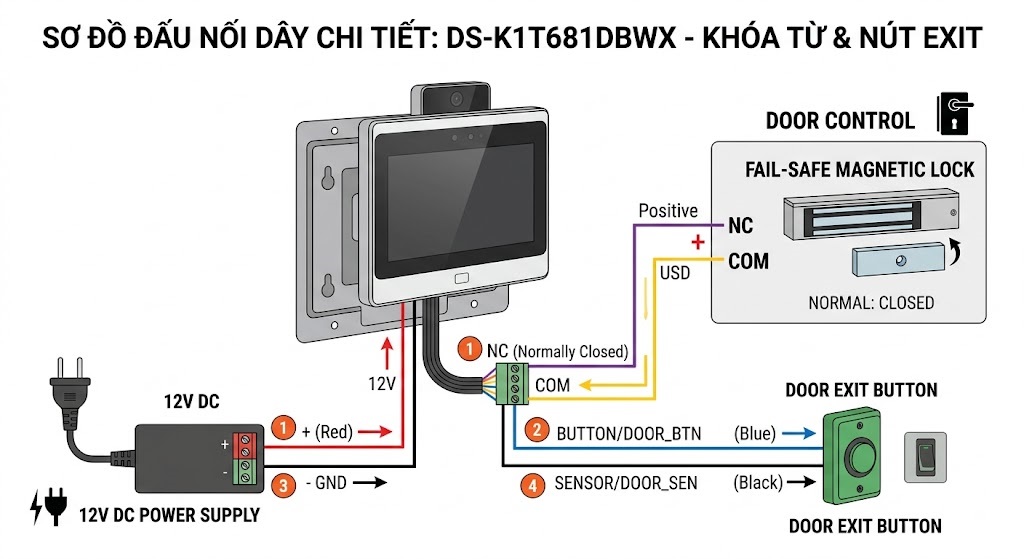

sơ đồ đấu nối dây khóa điện và nút exit cho máy Hikvision DS-K1T681DBWX

1. Phân loại loại khóa điện trước khi đấu nối

Trước khi tiến hành, bạn cần xác định loại khóa điện đang sử dụng:

Khóa hít từ (Magnetic Lock) / Khóa chốt loại Fail-Safe:
- Nguyên lý: Bình thường luôn CÓ ĐIỆN để khóa hít/đóng. Khi chấm công thành công hoặc bấm Exit, hệ thống NGẮT ĐIỆN tạm thời để mở cửa.
- Chân nối: Dùng chân NC (Normally Closed - Thường đóng).
Khóa chốt/Khóa ngàm loại Fail-Secure:
- Nguyên lý: Bình thường KHÔNG CÓ ĐIỆN (khóa đóng). Khi chấm công thành công, hệ thống CẤP ĐIỆN tạm thời để mở cửa.
- Chân nối: Dùng chân NO (Normally Open - Thường mở).

2. Ý nghĩa các chân tín hiệu trên DS-K1T681DBWX

Trục dây kết nối của đầu đọc DS-K1T681DBWX có cụm giắc cắm kiểm soát cửa (Door Control) với các ký hiệu chân như sau:

Ký hiệu chân	Tên đầy đủ	Chức năng
NC	Normally Closed	Cổng rơ-le thường đóng (cho khóa Fail-Safe)
NO	Normally Open	Cổng rơ-le thường mở (cho khóa Fail-Secure)
COM	Common	Cổng chung của Rơ-le
BUTTON / DOOR_BTN	Exit Button	Cổng nhận tín hiệu nút nhấn Exit
GND	Ground	Chân tiếp đất / Cực âm tín hiệu
SEN / DOOR_SEN	Door Sensor	Cổng cảm biến trạng thái cửa (Tùy chọn)

3. Sơ đồ đấu nối chi tiết

1.Bước 1: Cấp nguồn độc lập cho thiết bị và khóa:Sử dụng nguồn 12VDC - tối thiểu 2A đến 5A.

Nối cực (+) 12V của nguồn vào chân 12V của máy DS-K1T681DBWX.
Nối cực (-) GND của nguồn vào chân GND của máy DS-K1T681DBWX.

2.Bước 2: Đấu nối khóa điện (Khóa hít / Khóa chốt Fail-Safe):Nối vòng qua Rơ-le của máy chấm công.

Nối dây (+) 12V của nguồn điện vào chân COM trên máy DS-K1T681DBWX.
Nối chân NC trên máy DS-K1T681DBWX vào dây Dương (+) của Khóa điện.
Nối dây Âm (-) của Khóa điện trực tiếp về cực (-) GND của nguồn.

3.Bước 3: Đấu nối nút nhấn Exit:Kích hoạt tín hiệu xả khóa khi nhấn nút.

Nút Exit thông thường có 2 dây (loại Thường Mở - NO).
Nối 1 dây của nút Exit vào chân BUTTON (hoặc DOOR_BTN) trên máy DS-K1T681DBWX.
Nối dây còn lại của nút Exit vào chân GND trên máy DS-K1T681DBWX.

4.Bước 4: Cấu hình thời gian trễ Rơ-le (Relay Delay):Kiểm tra góc quét và thời gian trễ.

Truy cập Menu trên máy > Access Control > Door Lock.
Chỉnh thông số Open Duration (Thời gian mở khóa): Thông thường đặt từ 3 - 5 giây để đủ thời gian cho người đi qua trước khi khóa tự động đóng lại.

4. Nguyên lý hoạt động sau khi hoàn tất

Khi quẹt khuôn mặt/thẻ đúng: Rơ-le trên DS-K1T681DBWX kích hoạt nhả chân COM - NC trong khoảng thời gian đã cài đặt (3-5s) $\rightarrow$ Khóa mất điện $\rightarrow$ Mở cửa.
Khi nhấn nút Exit (Bên trong đi ra): Chân BUTTON được chập mạch xuống GND $\rightarrow$ Thiết bị nhận lệnh mở cửa $\rightarrow$ Rơ-le nhả chân NC $\rightarrow$ Khóa mất điện $\rightarrow$ Mở cửa.

Lưu ý an toàn: Nên lắp thêm một Nút nhấn khẩn cấp (Break Glass / Emergency Push Button) nối nối tiếp trên đường dây NC của khóa hít từ để có thể ngắt điện khóa trực tiếp bằng tay trong trường hợp xảy ra sự cố hỏa hoạn hoặc thiết bị gặp lỗi.
