Cách tính công suất switch PoE cho 4, 8, 16 và 24 camera IP

Khi lắp hệ thống camera IP, nhiều người chỉ đếm số cổng rồi mua switch: có 8 camera thì chọn switch 8 cổng PoE. Cách này dễ dẫn đến tình trạng camera mất hình vào ban đêm, khởi động lại hoặc không lên nguồn khi nhiều thiết bị hoạt động cùng lúc. Nguyên nhân có thể là tổng công suất PoE (PoE budget) không đủ, dù vẫn còn cổng mạng để cắm.

Để chọn đúng switch PoE, cần xét đồng thời số cổng cấp nguồn, công suất tối đa mỗi cổng, tổng ngân sách nguồn, tốc độ mạng và điều kiện đi dây. Bài viết này hướng dẫn cách tính cho hệ thống 4, 8, 16, 24 camera IP bằng những ví dụ dễ áp dụng, không phụ thuộc một hãng cụ thể.

Switch PoE là gì? PoE budget có ý nghĩa gì?

Switch PoE là bộ chuyển mạch mạng có thể truyền dữ liệu và cấp điện qua cùng một dây Ethernet tới thiết bị tương thích, chẳng hạn camera IP, điện thoại IP hoặc bộ phát Wi-Fi. Nhờ vậy, không nhất thiết phải bố trí ổ cắm điện và adapter riêng tại từng vị trí camera.

PoE budget là tổng công suất mà switch có thể cấp cho tất cả cổng PoE cùng lúc. Ví dụ, một switch có 8 cổng, mỗi cổng hỗ trợ tối đa 30W, nhưng PoE budget chỉ 60W, thì không thể hiểu là switch cấp được 8 × 30 = 240W đồng thời. Giới hạn 30W/cổng và 60W/tổng phải được thỏa mãn cùng lúc.

Về số cổng, hãy phân biệt 8 cổng PoE + 2 cổng uplink với thiết bị chỉ có 8 cổng mạng tổng cộng. Uplink dùng kết nối về router, đầu ghi NVR hoặc mạng trung tâm; không mặc định là cổng cấp nguồn PoE.

Phân biệt PoE, PoE+ và PoE++ trước khi tính nguồn

Đây là mức công suất theo chuẩn IEEE ở phía cấp nguồn và phía nhận nguồn; chúng khác nhau do có tổn hao trên đường truyền. Với camera cụ thể, hãy đọc mục Power Consumption/Max Power và chuẩn PoE yêu cầu trong tài liệu nhà sản xuất, thay vì suy luận tất cả camera 2MP hoặc 4MP đều tiêu thụ cùng số watt.

Cần lưu ý passive PoE không đồng nghĩa với PoE chuẩn IEEE. Không nối thiết bị dùng nguồn thụ động vào cổng cấp điện nếu chưa kiểm tra điện áp, sơ đồ chân và tài liệu tương thích.

Công thức tính công suất switch PoE cho camera

Bước 1: liệt kê từng model camera, xác định công suất tối đa của chúng khi bật hồng ngoại, đèn trợ sáng, motor quay/quét hoặc các phụ kiện liên quan. Bước 2: cộng công suất dự kiến của các thiết bị dùng PoE. Bước 3: cộng phần dự phòng để tránh chọn sát ngưỡng và thuận tiện mở rộng. Bước 4: kiểm tra từng cổng của switch có hỗ trợ chuẩn và mức công suất tương ứng.

Công thức dự toán: PoE budget cần thiết ≈ (tổng công suất cực đại của thiết bị) × 1,25. Hệ số 1,25 là mức dự phòng tham khảo 25% để lập phương án, không phải yêu cầu cố định của chuẩn IEEE. Nếu nhà sản xuất công bố cả công suất tại thiết bị và mức cấp nguồn/cấp lớp tại cổng, cần tính theo cách phân bổ nguồn của switch đó và cân nhắc tổn hao cáp.

Ví dụ có 8 camera, mỗi camera tiêu thụ tối đa 10W: tổng tải dự kiến là 8 × 10 = 80W. Cộng dự phòng 25% thành 100W. Khi đó, switch có PoE budget 60W là thiếu; loại 96W có thể hoạt động trong một số điều kiện nhưng không đạt mức dự phòng 100W đang đặt ra. Nên ưu tiên phương án từ khoảng 100–110W trở lên, đồng thời kiểm tra công suất/cổng.

Bảng tính nhanh cho hệ thống 4, 8, 16 và 24 camera IP

Trong bảng dưới đây, 10W/camera chỉ là giả định minh họa, không phải thông số áp dụng cho mọi model. Hệ thống thực tế phải thay bằng công suất cực đại được công bố cho từng camera.

Nếu dự định lắp thêm camera, nên chừa cả cổng mạng trống lẫn công suất dự phòng. Với công trình nhiều tầng, có thể bố trí các switch theo từng khu vực thay vì kéo toàn bộ cáp về một điểm; phương án nào phù hợp còn phụ thuộc sơ đồ mạng, khoảng cách và đầu ghi.

Hệ thống 8 camera: chọn switch 60W, 96W hay 110W?

Ba mức 60W, 96W, 110W thường gây nhầm lẫn vì đều có thể xuất hiện trên switch 8 cổng PoE. Giả sử mỗi camera cần tối đa 9W: tổng tải 72W; dự toán có thêm 25% là 90W. Switch 60W không đủ cho bài toán này. Switch 96W và 110W đạt ngưỡng dự toán về tổng công suất, nhưng vẫn cần kiểm tra số cổng được cấp PoE và chuẩn cấp nguồn từng cổng.

Nếu đổi sang 8 camera có công suất tối đa 12W, tổng tải đã lên 96W; mức dự toán thêm 25% là 120W. Khi đó, kể cả switch 110W cũng không đáp ứng mục tiêu dự phòng đang tính. Đây là lý do không thể khẳng định một switch “chạy tốt 8 camera” nếu chưa biết loại camera cụ thể.

Với các mẫu camera PTZ, camera có sưởi, đèn trợ sáng mạnh hoặc tính năng AI tiêu thụ điện lớn, hãy đối chiếu kỹ yêu cầu PoE+/PoE++ theo đúng model. Không nên lấy công suất điển hình trong ngày làm giá trị thiết kế nếu ban đêm công suất có thể tăng.

Chọn switch 16–24 cổng: đừng chỉ nhìn giá và số cổng

Hệ thống từ 16 đến 24 camera thường phải quan tâm cả băng thông uplink về đầu ghi, khả năng vận hành liên tục, quản lý mạng, nhiệt độ tủ rack và phương án dự phòng. Một switch 24 cổng PoE budget 250W có thể hợp lý nếu tổng tải thực tế đủ thấp; nhưng với giả định 24 camera, mỗi chiếc 10W và chừa 25%, nhu cầu dự toán là 300W, vì vậy 250W không đạt mục tiêu dự phòng của bài toán ví dụ.

Đừng đồng nhất 24 cổng Gigabit với 24 cổng PoE; cũng cần kiểm tra uplink RJ45, SFP/SFP combo và tốc độ thực của các cổng camera. Nếu hệ thống cần VLAN, giám sát từ xa hoặc cảnh báo lỗi thiết bị, hãy đối chiếu khả năng quản lý của từng model thay vì mặc định mọi switch PoE đều hỗ trợ.

5 lỗi kỹ thuật thường gặp khi chọn switch PoE lắp camera

1. Nhầm công suất mỗi cổng thành tổng công suất

Thông số “30W/port” không có nghĩa tất cả cổng cùng dùng 30W khi PoE budget thấp hơn. Luôn đọc đồng thời hai con số này.

2. Không tính hồng ngoại, đèn trợ sáng và motor PTZ

Một camera có thể sử dụng nhiều điện hơn khi bật thêm tính năng. Nên thiết kế dựa trên mức cực đại theo datasheet, không dựa vào thời điểm thử ban ngày.

3. Mặc định dây mạng kéo dài 250m vẫn giữ tốc độ Gigabit

Khoảng cách Ethernet đồng tiêu chuẩn thường được thiết kế trong phạm vi 100m. Một số switch có chế độ Extend cho camera ở xa hơn, nhưng cổng có thể giảm tốc độ, phạm vi áp dụng khác nhau theo model và độ ổn định phụ thuộc cáp, công suất tiêu thụ. Phải đọc thông số cổng cụ thể, không mặc định mọi switch đều truyền xa 250m.

4. Dùng cáp kém chất lượng hoặc bấm đầu không đạt

Cáp lõi đồng phù hợp, tiết diện, chiều dài, chất lượng đầu RJ45 và thi công ảnh hưởng tổn hao nguồn. Với các tuyến cáp dài hoặc camera công suất cao, nên kiểm tra chất lượng tuyến cáp và kết nối trước khi nghiệm thu.

5. Quên kiểm tra đầu ghi NVR đã có cổng PoE

Một số đầu ghi IP có sẵn cổng PoE tích hợp. Nếu số cổng, công suất và sơ đồ mạng đã đáp ứng, có thể không cần switch PoE rời; ngược lại, muốn mở rộng hệ thống hoặc phân tán thiết bị có thể cần switch riêng.

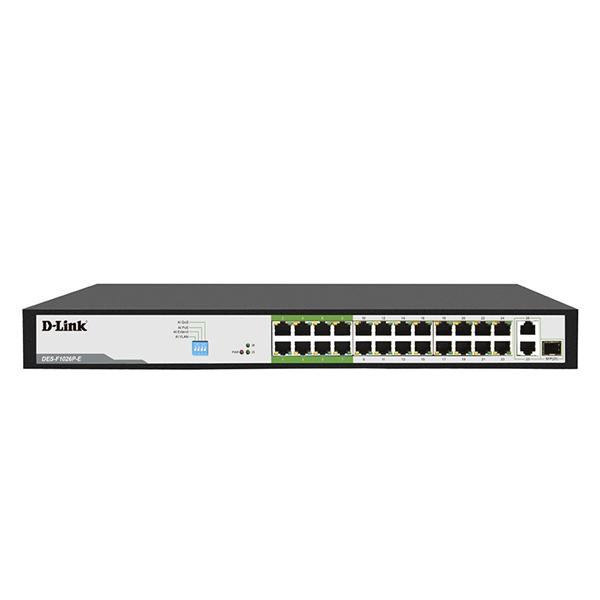

Tham khảo một số switch PoE đang có trên TIC.vn

Những model dưới đây được dẫn từ trang sản phẩm TIC.vn để khách hàng đối chiếu cấu hình. Danh sách không phải cam kết phù hợp với mọi hệ thống; tồn kho, giá và phiên bản phần cứng cần được xác nhận khi yêu cầu báo giá.

Xem thêm danh mục switch, thiết bị mạng, switch TP-Link và các mẫu camera IP. Để hiểu cách bố trí hệ thống theo môi trường sử dụng, bạn có thể tham khảo giải pháp lắp đặt camera cho văn phòng và giải pháp camera cho cửa hàng.

Checklist 7 thông tin cần gửi để TIC.vn tư vấn cấu hình

1. Số camera hiện tại và số lượng dự kiến mở rộng.
2. Hãng, model và công suất cực đại của từng camera.
3. Chuẩn cấp điện PoE/PoE+/PoE++ hoặc nguồn riêng mà camera yêu cầu.
4. Độ dài tuyến cáp xa nhất và loại cáp đang sử dụng.
5. Đầu ghi NVR/router hiện có, cổng mạng và nhu cầu uplink.
6. Vị trí lắp đặt: tủ rack, phòng kỹ thuật, khu vực nóng/ẩm hoặc ngoài trời.
7. Nhu cầu quản lý: VLAN, xem trạng thái từ xa, cảnh báo hoặc khôi phục cổng PoE.

Với dữ liệu này, bộ phận tư vấn có thể đề xuất thiết bị theo tải nguồn thực tế và sơ đồ triển khai, thay vì chọn theo số cổng hoặc theo giá thấp nhất.

Câu hỏi thường gặp về công suất switch PoE

Switch PoE 8 cổng 60W có chạy được 8 camera không?

Có thể với các model công suất thấp nếu tổng công suất đồng thời nằm trong giới hạn 60W và từng cổng đáp ứng chuẩn nguồn. Nếu 8 camera cần tối đa 10W/chiếc, tổng 80W thì switch 60W là không đủ.

Camera IP 4MP có tốn điện hơn camera 2MP không?

Độ phân giải không quyết định trực tiếp mức điện tiêu thụ. Phải xem model, cảm biến, hồng ngoại, đèn, motor và thông số nguồn chính thức.

PoE+ 30W/cổng có cấp được camera 40W không?

Không nếu camera thực sự cần mức cấp nguồn cao hơn khả năng của cổng. Cần chọn cổng hỗ trợ đúng chuẩn/công suất như PoE++ theo yêu cầu nhà sản xuất.

24 camera có bắt buộc mua switch 24 cổng 370W?

Không. 370W chỉ là một ví dụ về ngân sách nguồn. Hãy cộng công suất tối đa của 24 camera, kiểm tra từng cổng rồi so với PoE budget và mức dự phòng muốn có. Nếu tổng tải thấp, model 250W có thể đủ.

Switch PoE có làm tốc độ camera nhanh hơn không?

PoE là công nghệ cấp nguồn, không tự làm tăng băng thông. Tốc độ còn phụ thuộc cổng Fast Ethernet/Gigabit, uplink, đường cáp, đầu ghi và bitrate video.

Nhận tư vấn chọn switch PoE cho công trình tại TIC.vn

Để chọn đúng switch cho 4, 8, 16 hoặc 24 camera IP, hãy chuẩn bị danh sách thiết bị và sơ đồ dự kiến rồi liên hệ TIC.vn qua trang switch mạng hoặc hotline 0936 368 995. TIC có thể hỗ trợ đối chiếu thông số, đề xuất nhóm thiết bị và báo giá theo yêu cầu thực tế. Không nên chốt cấu hình chỉ dựa trên các ví dụ watt minh họa trong bài.

Lưu ý kỹ thuật: các mức 15,4W/30W/60W/90W là phân loại chuẩn IEEE 802.3af/at/bt; thông số model được trích từ trang sản phẩm TIC.vn tại thời điểm biên soạn. Cấu hình phần cứng, tính năng Extend, bảo hành và báo giá cần được kiểm tra lại với phiên bản sản phẩm trước khi thi công.
