Cách bấm dây mạng Cat6 chuẩn T568A/T568B bằng đầu RJ45 xuyên thấu

Cách bấm dây mạng Cat6 theo T568A và T568B là kiến thức cần biết khi thi công mạng văn phòng, làm dây LAN từ cuộn cáp hoặc thay đầu nối cho camera IP. Một sợi dây trông đúng màu vẫn có thể mất kết nối Gigabit do lõi chưa chạm tiếp điểm, đầu nối không tương thích, tháo xoắn đôi quá dài hoặc bấm nhầm chân. Vì thế, quy trình tốt phải gồm cả chọn vật tư, xếp màu, ép đầu và đo kiểm.

Bài này hướng dẫn thao tác với đầu RJ45 xuyên thấu (Pass-Thru), cho phép 8 lõi nhô qua mũi đầu cắm để kiểm tra thứ tự trước khi ép và cắt. Ví dụ đang có trên TIC.vn là đầu mạng VegGieg V-E011 RJ45 Cat6 UTP. Mọi thao tác phải thực hiện khi cáp đã ngắt khỏi switch, nguồn PoE, camera và thiết bị mạng; tuyệt đối không bấm dây đang được cấp điện.

Chuẩn T568A và T568B khác nhau điều gì?

T568A và T568B quy định cách đưa bốn cặp xoắn (tám lõi) vào đầu cắm Ethernet 8P8C thường được gọi là RJ45. Không có chuẩn nào nhanh hơn chỉ do thứ tự màu: nếu chất lượng kết nối và thiết bị tương đương, cả hai dùng được cho mạng Gigabit. Khác biệt là cặp xanh lá và cặp cam đổi vị trí trên các chân 1–2 và 3–6; cặp xanh dương và nâu vẫn giữ nguyên.

Với dây mạng thẳng dùng giữa máy tính với switch/router, nên dùng cùng chuẩn ở hai đầu: A–A hoặc B–B. Một đầu A, một đầu B sẽ tạo sơ đồ đấu chéo, không phải kiểu đấu thẳng thông dụng. Nhiều cổng Ethernet ngày nay hỗ trợ tự nhận dây chéo, nhưng không vì thế mà bỏ yêu cầu đồng nhất khi thi công hoặc nghiệm thu.

Bảng màu dây mạng Cat6 chuẩn T568A và T568B theo số chân RJ45

Hãy xác định đúng vị trí chân số 1 theo sơ đồ của đầu cắm và hướng quan sát chân tiếp xúc. Không đọc màu từ trái sang phải trong lúc đầu RJ45 bị lật ngược, bởi thứ tự nhìn bằng mắt có thể đảo chiều.

Thứ tự T568B dễ nhớ: trắng cam, cam, trắng xanh lá, xanh dương, trắng xanh dương, xanh lá, trắng nâu, nâu. Với T568A, thay phần đầu thành trắng xanh lá, xanh lá, trắng cam và vị trí số 6 thành cam. Cả hai phương án đều cần giữ đúng cặp và đúng chân, không chỉ xếp tám màu tùy ý cho khớp ở hai đầu.

Những dụng cụ cần chuẩn bị trước khi bấm cáp mạng

• Cáp Cat6 có thông số rõ ràng: kiểm tra lõi đồng, 23/24 AWG, lõi đặc (solid) hay lõi bện (stranded), đường kính lõi cách điện và vỏ ngoài. Ví dụ có thể đối chiếu cáp Cat6 Panduit NetKey NUC6C04BU-FE dạng cuộn 305m hoặc CommScope Cat6 CS31 1427254-6 theo nhu cầu hệ thống.
• Đầu RJ45 Cat6 đúng kích thước: loại Pass-Thru nếu dùng kìm xuyên thấu; xác nhận tiếp điểm tương thích lõi đặc/bện và cỡ dây.
• Kìm bấm mạng xuyên thấu: có khuôn ép 8P8C và cơ cấu cắt dây thừa tại đầu; không dùng kìm thiếu khả năng cắt sát chỉ vì cùng ghi RJ45.
• Dụng cụ tuốt vỏ, kéo hoặc dao cắt: chọn loại giúp tránh làm xước vỏ cách điện của tám lõi.
• Máy kiểm tra mạng: tối thiểu để phát hiện đứt dây, đảo chân, chập; thiết bị chứng nhận Cat6 nếu công trình yêu cầu đo hiệu năng theo tiêu chuẩn.

Lưu ý: đầu RJ45 mang nhãn “Cat6” không có nghĩa vừa tất cả cáp Cat6. Cỡ lõi, đường kính cách điện, cơ chế tiếp điểm và lớp vỏ đều có thể khác nhau. Nếu không biết thông số tương thích của đầu cắm, nên kiểm tra với nhà cung cấp trước khi bấm số lượng lớn.

Hướng dẫn bấm dây mạng Cat6 xuyên thấu qua 8 bước

Bước 1: Ngắt thiết bị và xác định hai đầu dây

Rút dây khỏi thiết bị mạng và đảm bảo không còn nguồn PoE. Xác nhận hai đầu thuộc cùng một tuyến, đánh dấu để tránh nhầm khi có nhiều dây trong hộp kỹ thuật. Nếu đang thay đầu cho cáp lắp sẵn trong công trình, cần kiểm tra xem đầu kia sử dụng T568A hay T568B trước khi quyết định thứ tự màu.

Bước 2: Cắt đầu dây gọn, tuốt lớp vỏ ngoài vừa đủ

Cắt đầu cáp vuông góc. Dùng kìm tuốt vỏ tháo một đoạn đủ để sắp xếp bốn đôi; không cắt sâu làm phạm vào vỏ cách điện từng lõi. Nếu thấy lõi bị xước, nên cắt đoạn lỗi và làm lại. Phần đầu chưa bấm phải sạch, không dính nước hoặc dầu.

Bước 3: Tách các cặp và hạn chế tháo xoắn

Gỡ nhẹ bốn cặp dây; chỉ tháo xoắn tới mức cần cho việc sắp xếp. Giữ phần dây xoắn sát nhất có thể với điểm tiếp xúc giúp giảm nguy cơ suy giảm hiệu năng truyền dẫn. Bấm đúng màu nhưng tháo xoắn vài centimet không cần thiết có thể tạo nhiễu xuyên âm, nhất là trong hệ thống cần nghiệm thu Cat6.

Bước 4: Xếp tám lõi theo đúng sơ đồ

Chọn T568A hoặc T568B phù hợp hệ thống, rồi đọc bảng số chân ở trên. Với T568B, kiểm tra lần lượt cặp cam tại 1–2, trắng xanh lá tại 3, hai lõi xanh dương tại 4–5, xanh lá tại 6 và cặp nâu tại 7–8. Không đổi màu theo cách “đầu nào cũng giống nhau là được”, vì một sơ đồ tự đặt có thể gây lỗi split pair dù máy kiểm tra thông mạch đơn giản báo đúng.

Bước 5: Luồn lõi vào đầu RJ45 xuyên thấu

Đưa các lõi đã xếp vào đúng rãnh của đầu nối. Với thiết kế Pass-Thru, đầu lõi sẽ nhô ra mũi phích cắm. Quan sát để chắc cả tám dây đi hết chiều dài kênh dẫn, không có dây nào bị chéo hoặc dừng giữa chừng. Vỏ ngoài của cáp cần vào vị trí kẹp giữ theo thiết kế đầu nối để tránh lực kéo trực tiếp lên lõi.

Bước 6: Kiểm tra lại màu, độ dài và vị trí giữ vỏ

Trước khi ép, đọc lại từ chân số 1 đến 8; đặc biệt chú ý dây trắng có sọc khó phân biệt khi ánh sáng yếu. Nếu vỏ chưa tới chỗ kẹp hoặc một lõi không đi hết rãnh, rút đầu ra làm lại trước khi bấm. Đừng cố kéo lõi riêng lẻ làm phần xoắn bị bung sâu thêm.

Bước 7: Bấm kìm và cắt phẳng phần lõi thừa

Đặt đầu cắm vào đúng khuôn Pass-Thru. Ép kìm đủ hành trình theo hướng dẫn dụng cụ, sau đó kiểm tra các tiếp điểm đã ép đều và tám lõi thừa được cắt sát mặt đầu. Nếu dao cắt để lại một đoạn lõi kim loại thừa, không nên cắm thử vào cổng mạng vì có nguy cơ tiếp xúc không đúng.

Bước 8: Bấm đầu còn lại và dùng máy test

Bấm đầu còn lại theo cùng chuẩn để tạo dây thẳng. Dùng máy test xác nhận chân 1 tới 8 kết nối đúng, không chập, không đảo; nếu tester có kiểm tra split pair thì thực hiện thêm. Khi hoàn tất mới cắm vào thiết bị để quan sát tốc độ link 1Gbps, thử truyền dữ liệu và kiểm tra độ ổn định theo điều kiện sử dụng.

Đầu mạng xuyên thấu VegGieg V-E011 có gì cần lưu ý?

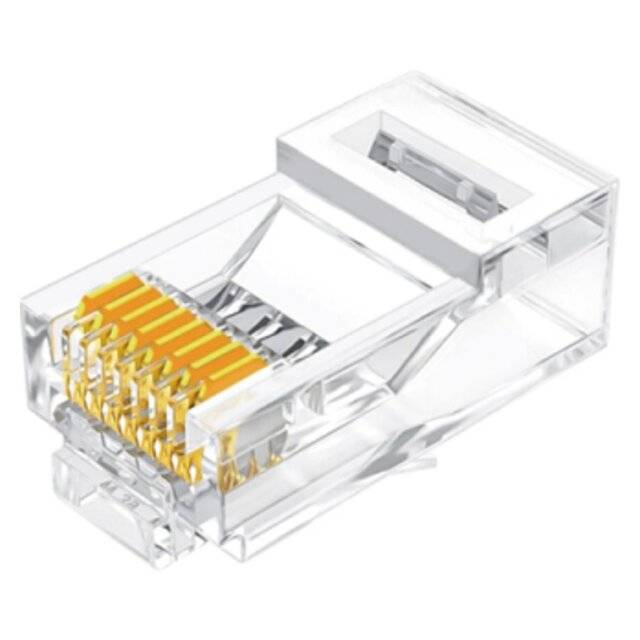

Trang sản phẩm TIC.vn mô tả VegGieg V-E011 là đầu 8P8C RJ45 Cat6 UTP, có cấu trúc xuyên thấu để người bấm nhìn thấy thứ tự tám lõi trước khi ép. Sản phẩm hướng tới kết nối Ethernet tương thích cho máy tính, switch và camera IP. Để dùng phù hợp, người thi công vẫn phải đối chiếu cấu trúc lõi, đường kính vỏ dây và kìm cắt/bấm trước khi lắp đặt.

Vì sao bấm đủ tám lõi mà đường truyền chỉ hiện 100 Mbps?

Đây là lỗi không nên xử lý bằng cách thay mọi thứ ngay lập tức. Chuẩn 1000BASE-T sử dụng cả bốn cặp dây, trong khi một số kết nối 100 Mbps vẫn có thể hoạt động nếu hai cặp dữ liệu chính còn tốt. Trước hết, xác nhận cả hai cổng mạng đều hỗ trợ Gigabit và đang đặt chế độ tự thương lượng phù hợp. Sau đó kiểm tra tiếp điểm, dây 4–5, 7–8, split pair và chất lượng đấu nối.

Nếu máy test thông mạch thông thường chạy đủ tám số nhưng tốc độ vẫn thấp hoặc chập chờn, công trình có thể cần phép đo nâng cao: suy hao chèn, nhiễu xuyên âm, chiều dài và chất lượng cặp dây. Đặc biệt, tester dây cơ bản không tự chứng minh kênh đạt Cat6. Với đường dây cố định âm tường, nên đánh giá cả patch panel, nhân mạng và dây nhảy thay vì chỉ một phích cắm.

Năm lỗi thi công cần tránh

1. Đảo cặp xanh lá/cam: nhìn đầu nối bị lật khi xếp màu, dẫn đến sơ đồ khác với dự kiến. Khắc phục bằng cách bám bảng chân 1–8, không dựa vào chiều nhìn tùy tiện.
2. Tuốt vỏ quá sâu hoặc tháo xoắn đôi quá dài: có thể làm suy giảm chất lượng kênh dù đèn tester vẫn sáng. Chỉ tháo tới mức đầu nối yêu cầu.
3. Dùng sai loại đầu: lõi 23 AWG hoặc 24 AWG, lõi đặc và lõi bện không luôn dùng chung phụ kiện. Kiểm tra quy cách đầu và cáp trước.
4. Để dây đồng nhô khỏi đầu xuyên thấu: dao cắt không tương thích hoặc bấm chưa hết hành trình. Thay đầu không đạt yêu cầu, không cố cắm thử.
5. Không kiểm tra nguồn PoE sau khi nghiệm thu mạng: tín hiệu thông suốt không đảm bảo camera đủ nguồn khi bật hồng ngoại. Đọc thêm hướng dẫn chọn cáp Cat6 cho camera PoE nếu tuyến dây cấp điện cho thiết bị.

Nên tự bấm RJ45 hay mua dây mạng bấm sẵn?

Dây mạng bấm sẵn thích hợp khi nối router với máy tính trong văn phòng ở khoảng cách phổ biến và không cần luồn dây qua ống hẹp. Khi thi công nhiều tuyến với kích thước khác nhau hoặc cần luồn qua ống, tự cắt và hoàn thiện đầu dây có thể linh hoạt hơn. Tuy nhiên, cáp ngang cố định lõi đặc trong tòa nhà thường nên được xem xét cùng hệ thống nhân mạng và patch panel tương thích để dễ bảo trì, đo kiểm và thay dây nhảy.

Bạn có thể xem bài ưu nhược điểm dây mạng bấm sẵn VegGieg để cân nhắc hai cách làm. Khi lập dự án hạ tầng dài hạn, đọc tiếp so sánh Cat6 và Cat6A cho văn phòng nhằm chọn đúng cấp truyền dẫn trước khi mua cáp và đầu nối.

Câu hỏi thường gặp (FAQ)

Nên bấm chuẩn A hay chuẩn B?

Cả hai đều đúng và có thể đáp ứng hiệu năng như nhau khi sử dụng cáp, thiết bị đạt tiêu chuẩn. Hãy làm theo hồ sơ công trình hoặc sơ đồ hiện có, dùng một chuẩn thống nhất cho dây thẳng.

Bấm đầu A và B khác nhau có lên mạng không?

Đây là kiểu dây chéo. Một số cổng có tính năng Auto MDI-X vẫn kết nối được, nhưng không phù hợp nếu yêu cầu thi công dây thẳng A–A hoặc B–B.

Cáp Cat6 lõi 23 AWG có dùng đầu RJ45 Cat6 nào cũng được không?

Không. Cần kiểm tra dải AWG, kích thước cách điện, độ dày vỏ và đầu nối dành cho dây đặc hay dây bện. Cùng tên Cat6 chưa đủ để xác nhận tương thích.

Đầu RJ45 xuyên thấu có bền hơn đầu thường không?

Không thể kết luận chỉ từ cấu trúc xuyên thấu. Ưu điểm chính là dễ kiểm tra các lõi. Độ bền phụ thuộc cấu tạo tiếp điểm, vật tư tương thích, thao tác ép và điều kiện sử dụng.

Tester báo 1–8 đúng thì chắc chắn chạy Gigabit không?

Không. Máy test đơn giản có thể bỏ sót split pair, suy hao và nhiễu. Cần kiểm tra thêm thiết bị mạng, hiệu năng đường dây và dùng máy đo chứng nhận nếu phải nghiệm thu Cat6.

Đang cắm camera PoE có bấm lại đầu được không?

Không. Phải ngắt nguồn/cổng PoE trước khi cắt, tuốt hoặc bấm đầu; sau đó kiểm tra đầu nối và tuyến dây trước khi cấp nguồn trở lại.

Tham khảo vật tư Cat6 phù hợp tại TIC.vn

Để chọn đúng hạt mạng, cáp và kìm, nên chuẩn bị thông tin cỡ lõi AWG, cấu trúc dây, loại cáp UTP hay chống nhiễu và điều kiện sử dụng. Xem đầu RJ45 xuyên thấu VegGieg V-E011 hoặc gửi danh sách vật tư cần lắp để TIC.vn hỗ trợ kiểm tra tính tương thích với hệ thống đang có. Không nên mua đầu mạng chỉ vì hình dáng giống nhau rồi ép thử hàng loạt.

Nội dung kỹ thuật TIC.vn cập nhật 16/10/2026. Bảng màu T568A/T568B theo quy ước đấu nối Ethernet; các yêu cầu riêng về cáp, đầu nối và nghiệm thu phải đối chiếu tài liệu đúng mã vật tư và tiêu chuẩn dự án.
