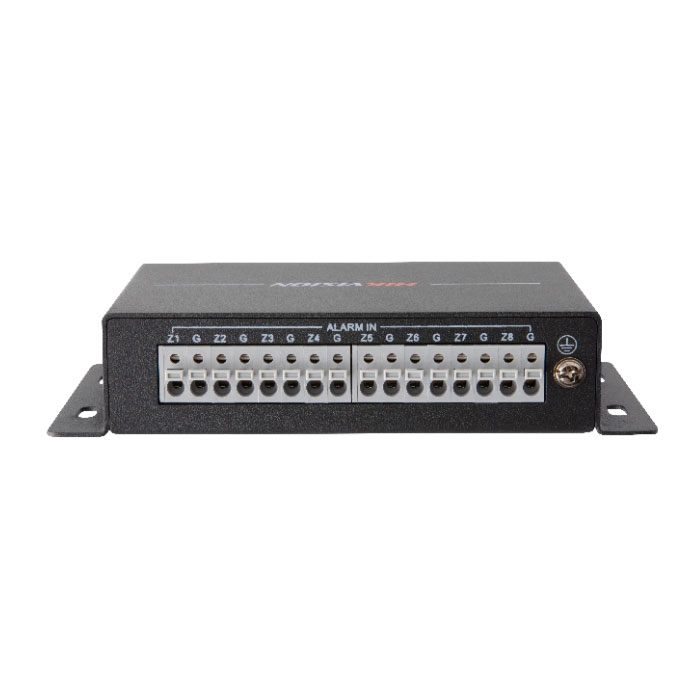

Module mở rộng 8 đầu vào RS485 Hikvision DS-PM-RSI8 cho tủ báo động AX Hybrid

Tóm tắt nhanh: Hikvision DS-PM-RSI8 là module mở rộng 8 vùng (zone) có dây, giao tiếp với tủ báo động qua bus RS485. Dành cho công trình đã dùng hết zone trên tủ hoặc có khu vực ở xa tủ cần nhiều cảm biến. Điểm mạnh là đặt được gần cụm cảm biến, chỉ cần kéo 1 đường bus về tủ thay vì 8 đường dây riêng.

Module mở rộng 8 đầu vào RS485 Hikvision DS-PM-RSI8 phù hợp với ai?

• Tủ báo động đã dùng hết số zone tích hợp
• Nhà xưởng, kho có khu vực cách xa tủ trung tâm
• Tòa nhà nhiều tầng muốn đặt module theo từng tầng
• Đơn vị lắp đặt cần chia hệ thống thành cụm để dễ bảo trì

Chưa phù hợp nếu:

• Cần điều khiển còi, đèn, khóa cửa: đó là việc của module đầu ra, không phải module đầu vào
• Khu vực không thể đi dây: nên dùng bộ thu không dây kết hợp đầu dò không dây

Điểm nổi bật

Tiết kiệm dây khi lắp xa tủ

Module đặt ngay tại khu vực có nhiều cảm biến, chỉ một đường bus RS485 chạy về tủ trung tâm. Giảm khối lượng cáp và thời gian thi công ở công trình rộng.

Linh hoạt kiểu đấu zone

Mỗi đầu vào cấu hình được giá trị điện trở và độ nhạy, hỗ trợ NO/NC và các mức điện trở cuối line 2.2K, 3.3K, 5.6K, 8.2K, dễ tương thích với nhiều loại cảm biến.

Quản lý nhiều module trên một bus

DIP switch 5 bit cho phép đặt địa chỉ từ 1 đến 31, mỗi module một địa chỉ riêng nên tủ nhận diện rõ zone thuộc khu vực nào.

Chống phá hoại

Module có công tắc tamper, báo về tủ khi vỏ bị mở trái phép.

Thông số kỹ thuật

Khi nào nên dùng module mở rộng 8 đầu vào?

• Tính tổng zone cần dùng, cộng dư 20–30% để sau này bổ sung cảm biến
• Đặt module gần cụm cảm biến nhất, ví dụ mỗi tầng hoặc mỗi khu kho một module
• Ghi lại địa chỉ DIP của từng module ngay trên nắp để bảo trì sau này
• Nếu cần báo tamper từng zone, đấu theo điện trở cuối line 2.2K như hướng dẫn hãng

Hướng dẫn lắp đặt và sử dụng

1. Tắt nguồn tủ trung tâm trước khi lắp đặt
2. Đặt địa chỉ DIP switch (1–31) không trùng với module khác trên bus
3. Đấu bus RS485 và nguồn 12V từ tủ tới module
4. Đấu các cảm biến vào 8 đầu vào theo kiểu NO/NC hoặc điện trở cuối line đã chọn
5. Cấp nguồn, khai báo module trên tủ và thử kích hoạt từng zone

Câu hỏi thường gặp

DS-PM-RSI8 có cần nguồn riêng không?

Module dùng nguồn 12V, công suất không quá 2 W; thường lấy nguồn từ tủ hoặc bộ nguồn phụ nếu đặt xa.

Một tủ gắn được bao nhiêu module?

Địa chỉ DIP đặt từ 1 đến 31, nhưng số module thực tế tùy giới hạn của từng tủ trung tâm, hãy kiểm tra thông số tủ đang dùng.

Đặt trùng địa chỉ thì sao?

Hai module trùng địa chỉ trên cùng bus sẽ gây lỗi giao tiếp; mỗi module phải có địa chỉ riêng.

Module có điều khiển còi được không?

Không. DS-PM-RSI8 chỉ nhận tín hiệu đầu vào; muốn điều khiển còi, đèn hãy dùng module đầu ra như DS-PM-RSO8.
