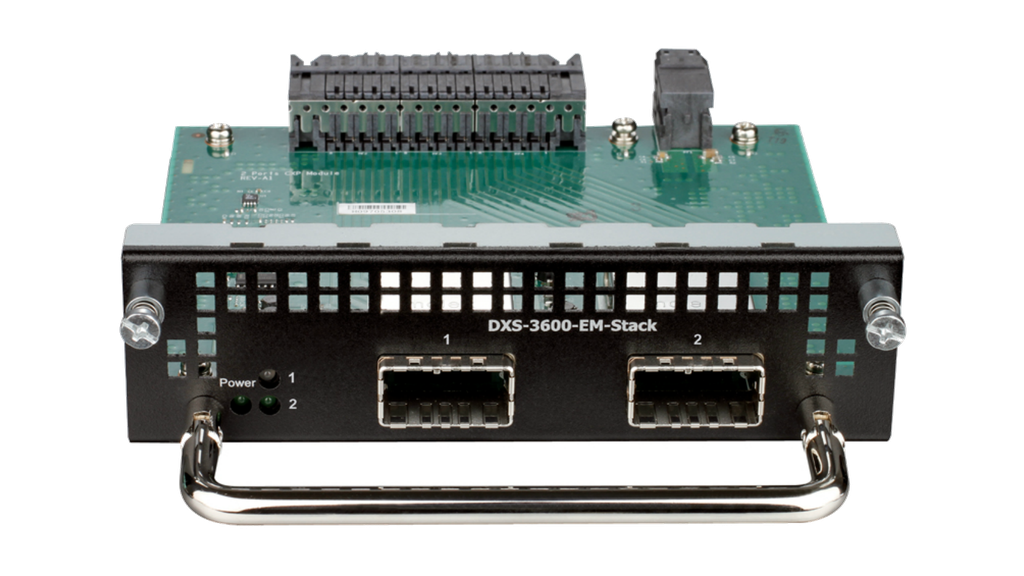

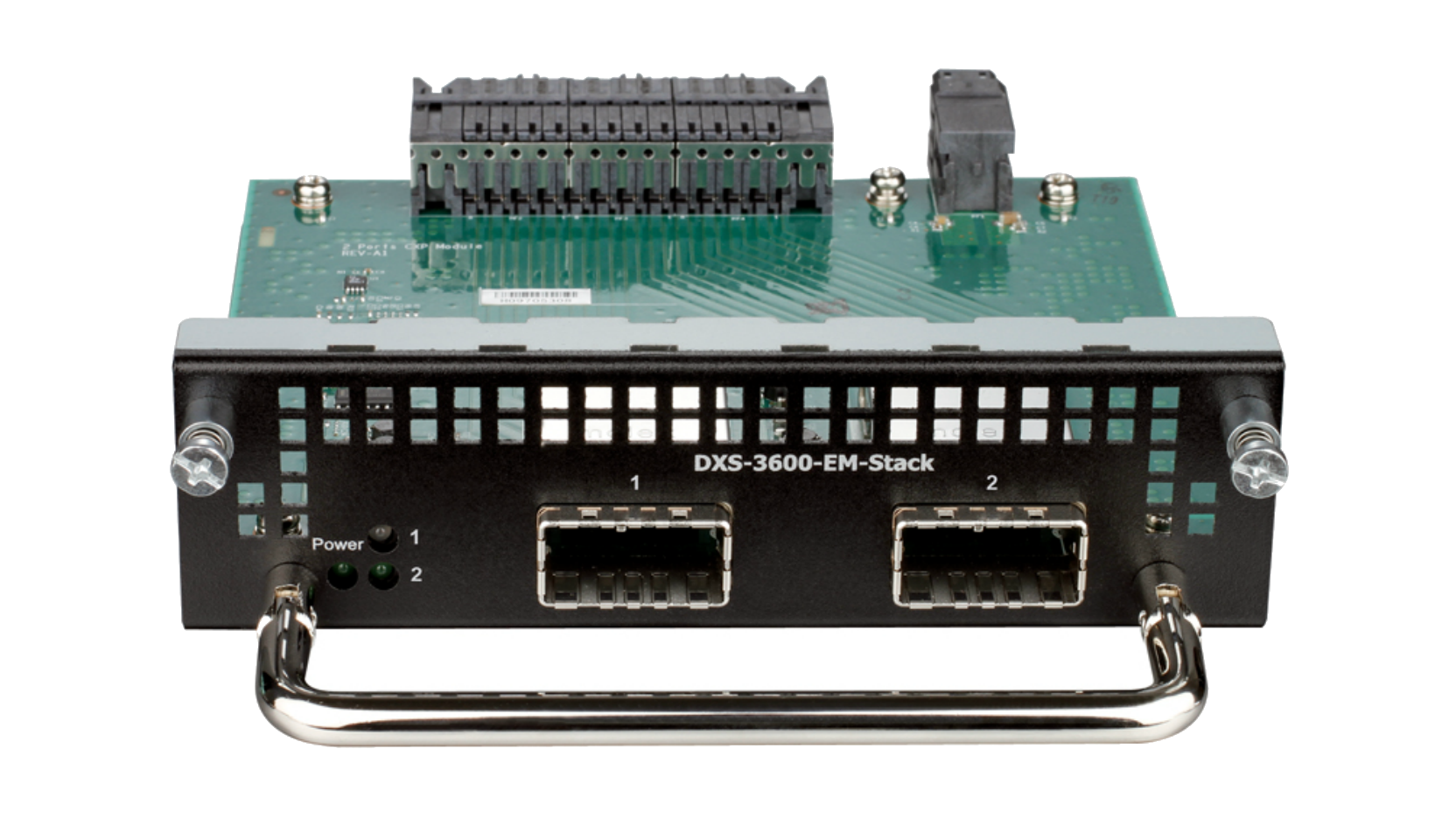

D-Link DXS-3600-EM-STACK – Module Stacking cho Switch DXS-3600

D-Link DXS-3600-EM-STACK là module stacking chuyên dụng, bổ sung 2 cổng CXP 120G để kết nối vật lý các switch DXS-3600-32S. D-Link công bố module này chỉ tương thích DXS-3600-32S, không phải mọi thiết bị thuộc DXS-3600 Series. Nếu hệ thống đang dùng DXS-3600-16S, cần tham khảo giải pháp stacking bằng module QSFP+ 40G phù hợp, không đặt nhầm module EM-STACK.

DXS-3600-EM-STACK dùng để làm gì?

Ghép nhiều switch thành một hệ thống logic

Trong hệ thống mạng lõi hoặc aggregation, stacking giúp các switch DXS-3600-32S tham gia vào một cụm quản trị thống nhất theo cấu hình hãng hỗ trợ. Điều này thuận tiện khi cần nhiều cổng 10G, muốn cấu hình và theo dõi từ một hệ thống thay vì quản trị từng switch riêng biệt.

Hai cổng CXP 120G và băng thông stacking

D-Link mô tả 2 × 120G CXP trên module EM-STACK. Khi cấu hình stack tương thích, hãng công bố băng thông stacking hai chiều lên tới 480Gbps. Đây là băng thông stacking của cụm trong điều kiện hỗ trợ, không phải tốc độ một cổng RJ45/thiết bị client.

Không nhầm với giải pháp 40G QSFP+

Đối với dòng DXS-3600, hãng còn có DXS-3600-EM-4QXS với 4 cổng QSFP+ 40G để làm uplink hoặc stacking theo topology hỗ trợ, có thể dùng với DXS-3600-16S và DXS-3600-32S. Hai phương án sử dụng chuẩn cổng và phụ kiện kết nối khác nhau; không nên cắm nhầm cáp QSFP+ vào cổng CXP.

Thông số D-Link DXS-3600-EM-STACK

Thông số đối chiếu trực tiếp trên trang module DXS-3600-EM-STACK và trang sản phẩm DXS-3600-32S của D-Link.

Trước khi triển khai stacking cần kiểm tra gì?

1. Xác nhận switch chủ chính xác là DXS-3600-32S, kiểm tra revision phần cứng và firmware của các switch trong cụm.
2. Đối chiếu số lượng switch được phép ghép, sơ đồ vòng hoặc chuỗi, tính năng dự phòng và quy trình cấu hình stacking của D-Link.
3. Chuẩn bị cáp CXP tương thích; module không phải cáp và không mặc nhiên bao gồm đủ phụ kiện để triển khai.
4. Sao lưu cấu hình và lên kế hoạch bảo trì trước khi chuyển nhiều switch về một cụm logic; kiểm thử kết nối và khả năng dự phòng sau lắp đặt.

Câu hỏi thường gặp

EM-STACK có dùng được cho DXS-3600-16S không?

Không. D-Link công bố EM-STACK dành riêng cho DXS-3600-32S. Với model 16S, cần nghiên cứu lựa chọn 40G QSFP+ đúng cấu hình.

Module có thay thế toàn bộ switch không?

Không, đây là linh kiện cắm vào khe mở rộng của switch chủ; không hoạt động độc lập.

Có dùng cáp mạng RJ45 hoặc SFP+ thường cho CXP không?

Không. Cần cáp stacking CXP tương thích và đúng quy cách mà D-Link cho phép.

Hai cổng 120G có nghĩa tải Internet tăng lên 240Gbps?

Không. Chúng phục vụ truyền dữ liệu nội bộ giữa các switch trong stack, còn băng thông Internet phụ thuộc uplink và hạ tầng riêng.

Tham khảo module tương thích tại TIC

Xem DXS-3600-EM-4QXS 40G QSFP+ nếu cần phương án stacking khác, hoặc DXS-3600-EM-8XS 10G SFP+ để mở rộng cổng dữ liệu. Trước khi mua cần kiểm tra đúng model thiết bị chủ và phụ kiện đi kèm.
