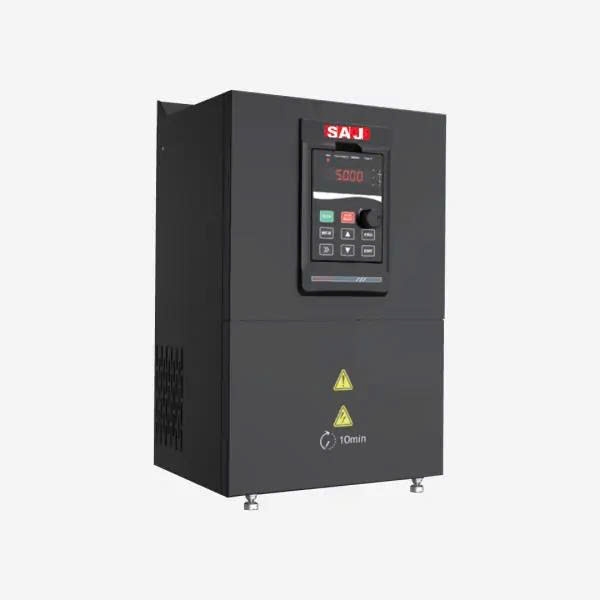

Biến tần bơm năng lượng mặt trời SAJ PDS33-4T022B-EH 22kW 3 pha 380V, MPPT 500–750V

Tóm tắt nhanh: SAJ PDS33-4T022B-EH là biến tần bơm năng lượng mặt trời 22kW, dùng để chạy trực tiếp máy bơm 3 pha 380V công suất 22kW từ dàn pin mặt trời mà không cần ắc quy. Phù hợp trang trại, khu tưới tiêu lớn và trạm cấp nước xa lưới điện; điểm mạnh là MPPT tự thích ứng hiệu suất tới 99% và có thể chuyển sang nguồn AC 380V khi trời không đủ nắng.

Biến tần bơm năng lượng mặt trời SAJ PDS33-4T022B-EH 22kW phù hợp với ai?

• Trang trại, đồn điền cần tưới tiêu diện rộng bằng bơm 3 pha 22kW
• Trạm bơm nước sinh hoạt hoặc nuôi trồng thủy sản ở nơi điện lưới yếu, xa trạm
• Chủ đầu tư muốn chuyển bơm điện lưới sang bơm năng lượng mặt trời để giảm tiền điện
• Nhà thầu điện mặt trời lắp hệ bơm có dàn PV khoảng 26–35kWp

Chưa phù hợp nếu:

• Bơm 1 pha hoặc bơm công suất nhỏ vài kW: nên chọn biến tần bơm solar công suất thấp hơn trong cùng dòng.
• Hệ cần lưu điện dùng ban đêm cho thiết bị khác: nên chọn inverter hybrid có ắc quy.

Điểm nổi bật

Bơm thẳng từ pin mặt trời, không cần ắc quy

Biến tần nhận điện DC từ dàn pin và biến đổi thành điện 3 pha để chạy động cơ bơm không đồng bộ. Không có ắc quy nên hệ thống gọn, ít hạng mục bảo trì và chi phí đầu tư ban đầu thấp hơn.

MPPT tự thích ứng, hiệu suất tới 99%

Thuật toán MPPT liên tục bám điểm công suất cực đại của dàn pin trong dải 500–750V DC. Nhờ vậy bơm khởi động sớm hơn buổi sáng và tận dụng được nắng yếu buổi chiều, tăng lượng nước bơm được mỗi ngày.

Chuyển đổi nguồn DC/AC linh hoạt

Ngoài dàn pin, biến tần nhận được nguồn AC 380V ±15% (50/60Hz). Những ngày mưa hoặc cần bơm ban đêm, bạn chuyển sang nguồn AC để đảm bảo nước tưới không bị gián đoạn.

Bảo vệ máy bơm toàn diện

Tích hợp bảo vệ thiếu áp, quá áp, quá tải, ngắn mạch, quá nhiệt, thiếu nước (chạy khô) và chống sét lan truyền. Máy bơm 22kW đắt tiền được bảo vệ khi giếng cạn hoặc nguồn điện bất thường.

Giám sát qua RS485

Cổng truyền thông RS485 cho phép kết nối hệ thống giám sát để theo dõi trạng thái vận hành từ xa, hữu ích với trạm bơm đặt xa nhà điều hành.

Thông số kỹ thuật

Chọn dàn pin và lắp đặt biến tần bơm 22kW thế nào cho đúng?

• Dàn pin nên có tổng công suất 1,2–1,6 lần công suất bơm, tức khoảng 26,4–35,2kWp cho bơm 22kW.
• Đấu nối tiếp tấm pin sao cho điện áp làm việc nằm trong 500–750V và điện áp hở mạch lúc trời lạnh không vượt 800V.
• Máy đạt IP20 nên phải đặt trong tủ điện hoặc nhà trạm có mái che, thông gió tốt, tránh mưa và bụi.
• Nếu khoảng cách từ biến tần tới máy bơm trên 50m, nên lắp thêm cuộn kháng đầu ra theo khuyến nghị của SAJ.

Hướng dẫn lắp đặt và sử dụng

1. Kiểm tra công suất và điện áp máy bơm (3 pha 380V, ≤22kW) khớp với biến tần.
2. Lắp biến tần trong tủ/nhà trạm thông thoáng, đi dây tiếp địa đầy đủ.
3. Đấu dàn pin vào đầu DC qua CB/cầu chì DC, kiểm tra cực tính và điện áp hở mạch trước khi đóng điện.
4. Đấu cáp ra tới máy bơm, nếu dùng nguồn AC 380V thì đấu thêm vào đầu AC và cài chế độ chuyển nguồn.
5. Cài thông số động cơ, ngưỡng bảo vệ chạy khô và chạy thử, theo dõi dòng, tần số khi nắng lên.

Câu hỏi thường gặp

SAJ PDS33-4T022B-EH chạy được bơm bao nhiêu kW?

Biến tần có công suất định mức 22kW, phù hợp bơm 3 pha 380V công suất tới 22kW.

Cần bao nhiêu tấm pin cho biến tần này?

SAJ khuyến nghị dàn pin 1,2–1,6 lần công suất bơm, khoảng 26,4–35,2kWp. Số tấm tùy công suất mỗi tấm, nhưng chuỗi pin phải cho điện áp trong dải MPPT 500–750V và không vượt 800V.

Trời mưa hoặc ban đêm có bơm được không?

Có, nếu bạn đấu thêm nguồn AC 380V. Biến tần hỗ trợ chuyển đổi giữa nguồn DC từ pin và nguồn AC.

Giếng cạn nước thì máy bơm có bị hỏng không?

Biến tần có chức năng bảo vệ thiếu nước (chạy khô), tự dừng bơm khi phát hiện bơm chạy không tải để tránh cháy động cơ.

Có đặt biến tần ngoài trời được không?

Không nên. Máy đạt cấp bảo vệ IP20 nên cần đặt trong tủ điện hoặc nhà trạm có mái che và thông gió.
